Med blot en mindre designændring har MB Maschinenbau nu gjort sin ROBA Fentech-profilslibemaskine til trævinduesprofiler velegnet, også til dørkarme. Kombineret med en optisk sensor sikrer D-MP positioneringssensor fra SMC, at maskinen på optimal vis genkender alle arbejdsemner.

MB Maschinenbau GmbH, der blev grundlagt i 1992 i Herford, udvikler, producerer og sælger slibe- og specialmaskiner til træ- og metalindustrien - fra engangsløsninger til serieproduktion. I de senere år har virksomheden fokuseret på træbearbejdning med et centralt fokus på slibning. Foruden sit hovedkvarter i Herford har virksomheden også et datterselskab i North Carolina i USA, der sælger sine specielt producerede maskiner internationalt.

Automatisk slibning til en lang række dele
Når man designer vinduesrammer, er der næsten ingen grænser for fantasien. Udvalget af trædele, der skal behandles, er derfor stort. ”Dette gør slibning af vinduesprofiler til en særligt krævende opgave, fordi maskinen skal klare et højt variansniveau uden nogen større omstillingsindsats,” siger Ronald Busch, administrerende direktør og ejer af MB Maschinenbau. ”I sidste ende skal alle dele ikke kun passe perfekt sammen, men skal også tilbyde de ønskede æstetiske og haptiske egenskaber.” For en perfekt overfladefinish skal man enten anvende tidkrævende manuel slibning eller en fleksibel automatiseret løsning.

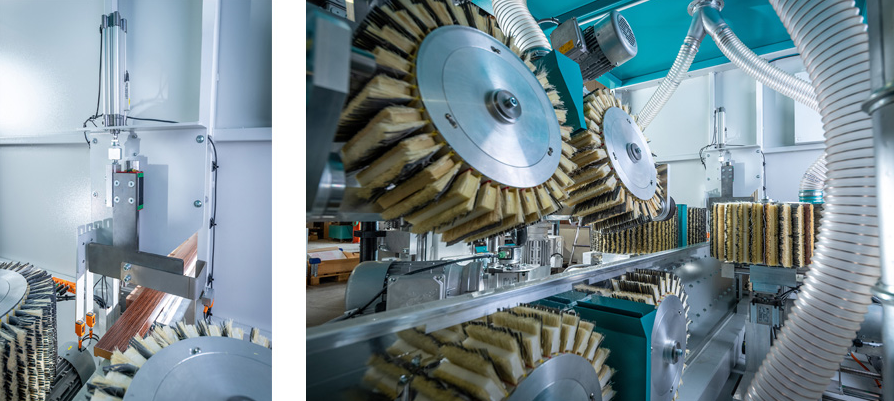

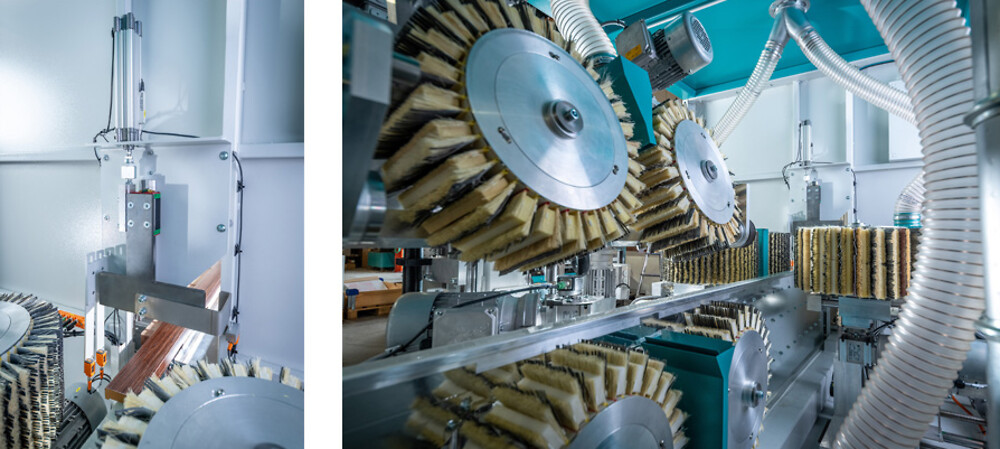

Derfor udviklede MB Maschinenbau ROBA Fentech. Denne slibemaskine er fuldautomatisk. Når der indsættes et emne foran i maskinen, registrerer en optisk sensor over indløbet emnets form og dimensioner og placerer slibeaggregaterne inde i maskinen ved hjælp af en algoritme, der er gemt i PLC'en. Et mål på 400 mm i diameter sikrer slibeværktøjet optimal kontakt med træets overflade. Det indbyggede slibeværktøjs stabiliseringskontrol forhindrer, at de korte kanter slibes for aggressivt. En ny type vakuumtransportsystem transporterer endda små arbejdsemner gennem maskinen, som ikke ville være i stand til at blive behandlet af konventionelle slibemaskiner.

Gør slibemaskiner egnede til brug på døre
Mange af MB Maschinenbau's kunder har ikke kun brug for at behandle vinduesrammer, men også dørkarme. ”Dette udgør en særlig udfordring for vores slibemaskiner,” siger Petra Darnauer-Busch, designchef hos MB Maschinenbau. ”Dørkarme generelt har en L-formet profil. Det korte profilben, der altid hænger ned til venstre på vakuumtransportsystemet, kan variere i længde. Hidtil kunne den optiske sensor på vores ROBA Fentech ikke hverken genkende eller måle undersiden af den høvlede "næse".” Det korte ben på den L-formede dørkarmsprofil ligger mod væggen i en døråbning, når den først er monteret til at dække samlingen. Da den ofte er integreret i designet af døren - kan dens dimensioner og fræsekontur variere meget. For at integrere dette variansniveau i maskinstyringssystemet ville vi have været tvunget til at bygge en helt ny maskine.

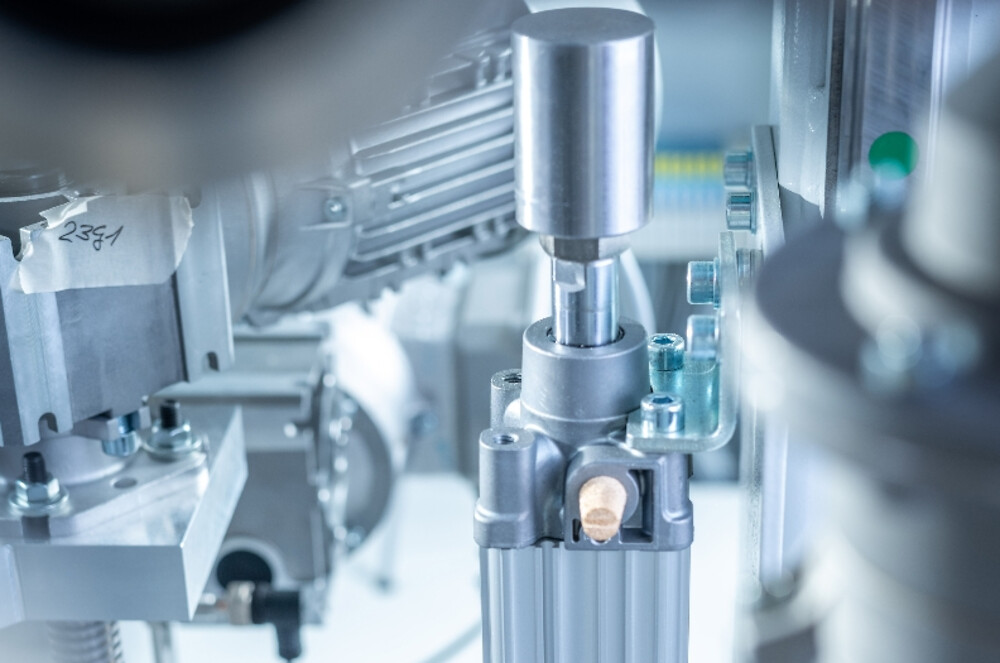

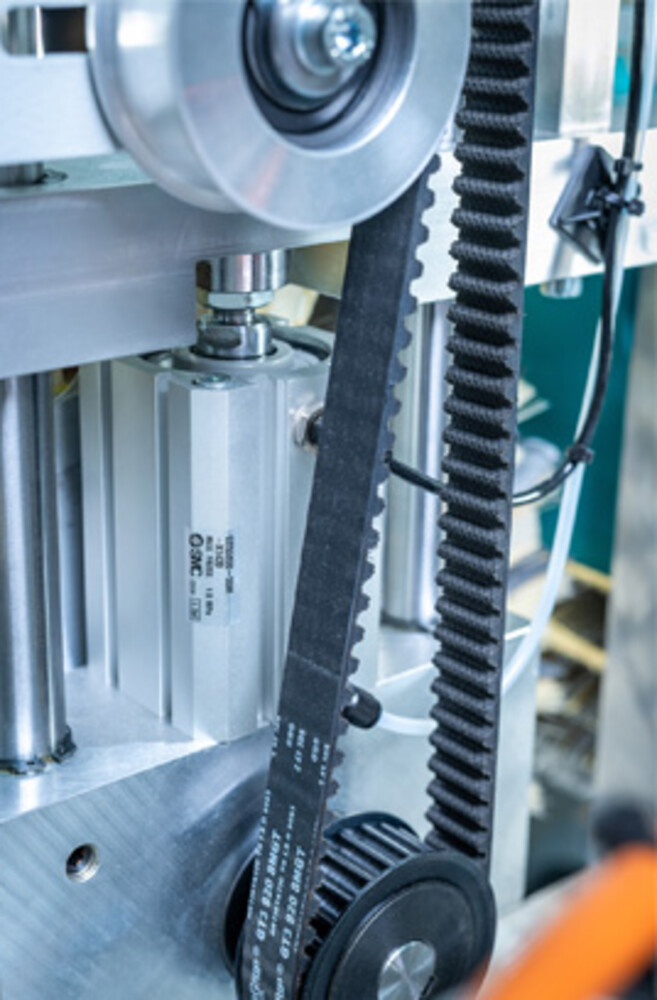

MB Maschinenbau valgte i stedet en særligt effektiv løsning: Eksperterne i maskiner til specialformål tilpassede den afprøvede ROBA Fentech-profilsliber til at behandle dørkarme. ”Hovedopgaven med dette redesign var at påvise længden af ​​næser på dørkarmene,” siger Ronald Busch. ”Det er den eneste måde, hvorpå slibemaskinen kan placere sine værktøjer præcist og bearbejde emnet pålideligt og optimalt.” Af denne grund bruger MB Maschinenbau GmbH en D-MP positioneringssensor i kombination med en pneumatisk cylinder fra SMC i sin ROBA Fentech. ”Den analoge positioneringssensor fungerer sammen med den optiske sensor,” forklarer Petra Darnauer-Busch. Så snart emnet er indsat i maskinen, begynder sensorerne at arbejde sammen. Mens den optiske sensor registrerer enden af ​​profilnæsen, griber den D-MP-udstyrede cylinder ind og klemmer træstykket. Fra den målte endeposition på stempelstangen og den optisk målte position på næseenden beregner slibemaskinens styringsenhed længden på profilnæsen og justerer de nederste slibeværktøjer i overensstemmelse hermed.

Ved hjælp af en fikseringsslids kan D-MP positioneringssensor let monteres på stort set alle SMC-cylindre. Med en gentagelsesnøjagtighed på ± 0,1 mm er den utroligt præcis og desuden kompatibel med IO-Link kommunikationsstandarden. Den kan ikke blot hurtigt integrere sine målinger i kontrolsystemets beregninger, men kan også parametreres og overvåges eksternt. ”Takket være IP67-klassificeringen er sensoren også beskyttet imod støv og vand, hvilket sikrer pålidelig drift på langt sigt,” fortæller Petra Darnauer-Busch.

ROBA Fentech-profilslibemaskinen er blevet en sand allrounder. ”Med mindre designændringer kan vi nu give vores kunder en slibemaskine, der er perfekt tilpasset deres behov,” siger en henrykt Ronald Busch. ”Uanset om det drejer sig om dørkarmprofiler eller trævinduer. Indtil videre er dette unikt i vores branche.
